Бестраншейная прокладка кабеля

Бестраншейная прокладка кабеля методом ГНБ на сегодняшний день присутствует практически в любом проекте прокладки кабельных сетей электроснабжения. Особенно актуальна бестраншейная прокладка в ПНД трубах в черте города, при пересечении автомобильных дорог. Учитывая непростую дорожную ситуацию с плотным движением автомобилей в Москве и близлежащих городах, местные органы ГИБДД и администрации района согласовывают прокладку кабеля через дорогу только бестраншейным способом, за редким исключением местных проездов и внутридворовых дорог. Цель бестраншейной прокладки кабеля - производство работ без вскрытия земли при пересечении шоссейных автодорог, улиц с интенсивным движением и т.д.

Большая часть работ, выполненных нашей организацией методом ГНБ, составляет именно прокладка кабеля под дорогой в трубах ПНД 110, ПНД 160 и ПНД 225 для силовых и высоковольтных кабелей 0.4, 6, 10, 110, 220, 330 кВ.

Компания «GNB-STROY» обладает уникальным опытом по прокладке 14-ти труб ПНД 160 в одном пучке на глубине 21 м длиной 140 м, а так же 8-ми труб ПНД 160 на глубине 19 метров длиной 350 метров.

Бестраншейная прокладка ПНД труб в количестве 8-ми штук диаметром 200 мм ПЭ80 SDR13,6 для электрокабелей 10кВ, длиной 280 м.

Бестраншейная прокладка кабеля методом горизонтально направленного бурения в г. Москве проводятся в соответствии со следующими нормативными документами:

• Информационное сообщение №522 МКС филиала ОАО «Мосэнерго» от 31 марта 2005 г.
• Постановление Правительства Москвы от 3 августа 2004 г. №530-ПП "Бестраншейная прокладка коммуникаций с применением микротоннелепроходческих комплексов и реконструкция трубопроводов с применением специального оборудования"
• Постановление Правительства Москвы от 7 декабря 2004 г. N 857-ПП "Об утверждении Правил подготовки и производства земляных работ, обустройства и содержания строительных площадок в городе Москве" (с изменениями от 12 апреля, 14 июня 2005 г.)
• и другими нормативными документами.

Бестраншейная прокладка кабеля для частных заказчиков

Проложить кабель под дорогой или другим препятствием лучше всего в полиэтиленовой трубе диаметром 63, 90, 110 или 160 мм. Для этих целей используется компактная, но мощная установка управляемого прокола Ditch Witch P-80. Особенности выполнения работ данной установкой рассмотрены в разделе прокол под дорогой.

Порядок производства работ в Москве

• 1 Перед началом работ мастер района МКС или ОЭК проверяет наличие необходимых документов: согласованная рабочая документация, ППР, ордер на производство земляных работ и др. Далее согласовывается график производства работ методом ГНБ.

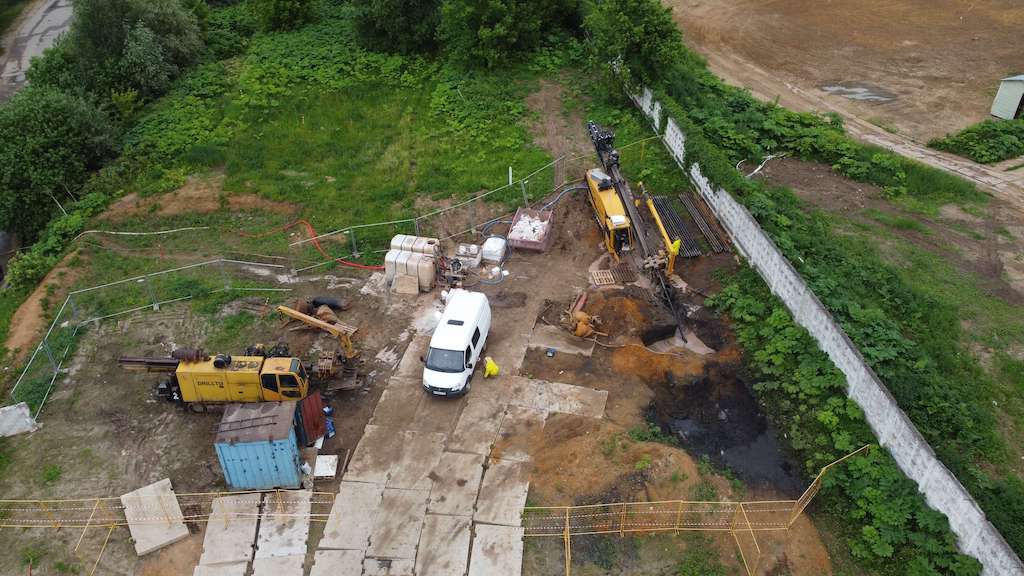

• 2 Непосредственно на месте производства работ представитель района проверяет расположение входного и выходного котлованов, производит контроль шурфов и проверяет другие замечания на согласовании проекта. Оформляется разрешение на производство работ на бланке района МКС.
• 3 После выполнения работ по бестраншейной прокладке труб для кабеля, прокол принимает электромонтажная организация с обязательным присутствием мастера МКС. Протяжкой специального калибра контролируется чистота труб, нумерация труб с обеих сторон закрытого перехода. Свободные резервные трубы герметизируют заглушками УКПТ.
• 4 До протяжки кабеля в проложенные трубы выполняется геодезическая контрольная съемка прокола с представителями МУП "Мосгоргеотрест".
• 5 Предъявляется исполнительная документация (план, профиль и разрезы проложенных труб). Документация визируется мастером района МКС, далее проходит согласование в службе кабельных трасс, после чего исполнительные чертежи сдаются на проверку в отдел подземных сооружений МУП "Мосгоргеотрест". При необходимости, допущенные отклонения при бестраншейной прокладке кабеля проколом под дорогой согласовываются с проектной и эксплуатирующей организацией.
